Modułowy projekt obozu kontenerowego dla miejsca wydobycia, który może pomieścić ponad 600 pracowników

Projekt modułowej obudowy obozu kontenerowego dla terenu kopalni



Niniejszy dokument przedstawia szczegółową propozycję projektu (dostosowanego przez CBC) modułowego projektu obozu kontenerowego na terenie kopalni. Projekt zakłada umieszczenie 50 pokoi jednoosobowych dla personelu kierowniczego i 600 pracowników (300 pokoi-dwuosobowych) w trzy-kondygnacji składającej się z modułów połączonych wzdłuż-boków z drzwiami na krótszych końcach, naprzeciwko siebie w poprzek centralnego korytarza. W projekcie zastosowano lekkie stalowe zadaszenia oraz wydajne systemy komunikacyjne.



Mieszkanie dla kadry kierowniczej: 50 pokoi-jednoosobowych

Mieszkania pracownicze: 600 pracowników → 300 pokoi-dwuosobowych

Łącznie wymagane moduły: 50 (pojedynczych) + 300 (podwójnych)=350 modułów

Maksymalna wysokość budynku: 3 kondygnacje

Wymiary modułu:

Szerokość: 2,438 m

Długość: 6.000 m

Wysokość: 2.700 m

Każdy moduł zawiera:

Zintegrowany dach i prefabrykowana podłoga

4 słupki narożne

Panele ścienne:

Długie boki (2 boki): 5 paneli każdy → 10 paneli

Krótkie boki (2 boki): po 2 panele → 4 panele

Całkowita liczba paneli ściennych na moduł: 14 paneli (płyty warstwowe o grubości 75 mm)

Okna i drzwi-wstępnie zamontowane w panelach ściennych

Zintegrowana łazienka odpowiednia dla 1–2 osób





Indywidualny projekt skupia się na maksymalizacji efektywności wykorzystania przestrzeni, zapewnieniu bezpieczeństwa i komfortu oraz ułatwieniu szybkiego wdrożenia i skalowalności. Układając moduły wzdłuż ich długich boków (6 m), układ pozwala uzyskać bardziej zwartą powierzchnię, krótsze korytarze dla lepszego wyjścia i jednolity wygląd dzięki lekkiemu stalowemu pokryciu dachowemu.

Zalety projektu

Efektywne wykorzystanie przestrzeni: Krótsze korytarze skracają odległości piesze i poprawiają dostęp.

Bezpieczeństwo i nadzór: Centralny korytarz zapewnia bezpośrednią widoczność i kontrolę.

Szybkie wdrożenie: Prefabrykowane moduły i ustandaryzowane metody budowy pozwalają na szybki montaż.

Skalowalność: Projekt można łatwo powielić, aby w razie potrzeby zwiększyć pojemność.





Każdy blok składa się z dwóch równoległych rzędów kontenerów, z drzwiami skierowanymi ku sobie, w centralnym korytarzu. Kluczowe wymiary obejmują:

Długość: 48.76 m

Głębokość: 13.8 m

Wysokość: ~8.7 m

Całkowita powierzchnia każdego bloku wynosi około 2019 m², przy czym trzy bloki mają łącznie około 6057 m².







Każdy moduł bez zmian:

1 prefabrykowana podłoga

1 zintegrowany dach (góra modułu)

4 słupki narożne

14 paneli ściennych (kanapka 75 mm):

Długie boki (6 m): 5 paneli każdy → 10

Krótkie boki (2,438 m): po 2 panele → 4

Drzwi/okna-zamontowane fabrycznie w krótkich-panelach bocznych



Część	Ilość na moduł	Razem (360)
Prefabrykowane podłogi	1	360
Modułowe-dachy zintegrowane	1	360
Słupy narożne	4	1,440
Płyty ścienne warstwowe o grubości 75 mm	14	5,040





Na piętro w bloku:

Długość=48.76 m

Szerokość=1.8 m

Powierzchnia=48.76 × 1.8=87.77 m²

Łączna liczba korytarzy: 3 bloki × 3 piętra=9 korytarzy

Całkowita powierzchnia korytarza=9 × 87,77 ≈ 790 m²

→ Zbudowany z lekkich stalowych belek stropowych i metalowego pokrycia lub pokrycia z płyty cementowo-włóknistej.





Minimum 3 klatki schodowe na blok (dla wyjść przeciwpożarowych na obu końcach i w środku)

Razem: 3 bloki × 3=9 wież schodowych

Każda wieża: 3 piętra, lekka stalowa rama, kratowe stopnie

Szacowana stal na wieżę: -2,5 tony metrycznej
→ Całkowita stal schodowa: 22,5 tony metrycznej





Powierzchnia dachu na blok: 48,76 m × 13,8 m=672.9 m²

Załóżmy, że dach dwuspadowy lub-jednospadowy o nachyleniu 5 stopni → powierzchnia efektywna ≈ 675 m²/blok

System dachowy:

Główne krokwie/kratownice w rozstawie 6,0 m (wyrównane ze złączami głębokości modułu) → 3 przęsła (0m, 6m, 12m)

Płatwie @ 1,5 m oc

Pokrycie dachowe PPGI o grubości 0,5 mm

Ciężar stali konstrukcyjnej: -12 kg/m²
→ Na blok: 675 × 12 =8100 kg=8.1 ton
→ Dla 3 bloków:24,3 ton metrycznych

Pokrycie dachowe (PPGI, 0,5 mm):

Powierzchnia całkowita=3 × 675=2,025 m²





Przedmiot	Ilość
Moduły kontenerowe	360
– Podłogi prefabrykowane	360
– Dachy modułowe	360
– Słupy narożne	1,440
– Płyty ścienne warstwowe o grubości 75 mm	5,040
Obszar centralnego korytarza	790 m²
Wieże schodowe	6
– Stal konstrukcyjna na schody	22,5 tony
Lekka stalowa konstrukcja dachu	24,3 tony
Pokrycie dachowe (0,5 mm PPGI)	2,025 m²





Zaproponowany projekt dostosowany przez CBC do obudowy obozu górniczego oferuje skuteczne rozwiązanie, które równoważy funkcjonalność, bezpieczeństwo i estetykę. Dzięki skalowalnej i modułowej naturze konstrukcja ta zapewnia elastyczność w przypadku przyszłej rozbudowy, przy jednoczesnym zachowaniu wysokich standardów warunków życia zarówno dla kadry kierowniczej, jak i pracowników.







Aby zapewnić pomyślne wdrożenie, bezpieczeństwo, trwałość i efektywność operacyjną projektu obudowy obozu górniczego, należy wziąć pod uwagę następujące dodatkowe kwestie:



Integralność układania: Moduły muszą być bezpiecznie połączone za pomocą odlewów narożnych ISO lub dedykowanych łączników do układania w stosy, aby były odporne na unoszenie wiatru i siły sejsmiczne. System kontenerowców płaskich firmy CBC jest jednym z najlepszych w Chinach i ma ponad 10-letnie doświadczenie na rynku zamorskim, które dostarczył głównym głównym firmom wydobywczym, takim jak AMMAN, MTI w Indonezji.

System fundamentowy: Stosować fundamenty z płyt betonowych, wkręty uziemiające lub fundamenty z pali, w zależności od warunków gruntowych. Fundamenty muszą być dokładnie dopasowane do słupków narożnych modułu. CBC może zapewnić układ i sugestie dotyczące fundamentu.

Usztywnienie boczne: Należy zastosować-stężenia poprzeczne lub ściany usztywniające pomiędzy modułami (szczególnie przy klatkach schodowych i skrzyżowaniach korytarzy), aby zwiększyć stabilność boczną w konfiguracjach 3-piętrowych. Dom kontenerowy CBC z płaskim opakowaniem zapewnia stężenia X dla każdego prefabrykowanego domu kontenerowego po obu dłuższych bokach.





Panele-ognioodporne: W płytach warstwowych ściennych i dachowych należy zastosować-niepalny rdzeń (np. wełnę mineralną) o minimalnej odporności ogniowejEI 30(30-minutowa szczelność i izolacja). CBC oferuje opcje dla różnych klientów/projektów, takie jak kanapka EPS dla tanich projektów, kanapka z wełny mineralnej jako ognioodporna, kanapka z PU dla lepszej izolacji.

Separacja ogniowa: Zainstaluj-ognioodporne przegrody pomiędzy modułami, jeśli lokalne przepisy wymagają podziału na przedziały.

Zgodność z wyjściem: Korytarze centralne muszą spełniać wymagania dotyczące minimalnej szerokości (większej lub równej 1,8 m), a klatki schodowe muszą zapewniać dwie niezależne drogi ewakuacyjne na każdym piętrze zgodnie z NFPA lub lokalnymi przepisami bezpieczeństwa w górnictwie.

Czujniki dymu i gaśnice: Zainstaluj w każdym module i obszarach wspólnych.

CBC może zapewnić dostosowanie do różnych projektów w oparciu o różne wymagania.





Izolacja: Płyty z rdzeniem z wełny mineralnej lub PIR o grubości 75 mm zwykle osiągają wartości U- ~0,35–0,45 W/m²K-sprawdź, czy nadają się do lokalnego klimatu (skrajnie gorąco lub zimno).

Kontrola kondensacji: Należy zapewnić bariery paroszczelne i odpowiednią wentylację, aby zapobiec kondensacji międzywarstwowej w wilgotnym środowisku.

Izolacja akustyczna: Upewnij się, że ściany/podłoga zapewniają izolację od dźwięków powietrznych pomiędzy pomieszczeniami na poziomie co najmniej 40 dB, szczególnie w pomieszczeniach kierownictwa.





Strefy podwyżek MEP: Zaprojektuj szachty pionowe (zintegrowane ze schodami lub ścianami korytarzy) linii elektrycznych, wodociągowych, kanalizacyjnych i telekomunikacyjnych.

Prefabrykowane przyłącza mediów: każdy moduł powinien mieć ustandaryzowane przyłącza mediów (wlot/wylot wody, wtyczka elektryczna, drenaż) umożliwiające szybkie-podłączenie.

Gospodarka ściekowa: Podłącz łazienki do scentralizowanego szamba lub oczyszczalni ścieków; uwzględnić recykling szarej wody, jeżeli zrównoważony rozwój jest priorytetem.

Zasilanie: Zaplanuj generatory zapasowe i-dachy przystosowane do instalacji fotowoltaicznej, jeśli nie są-sieci.

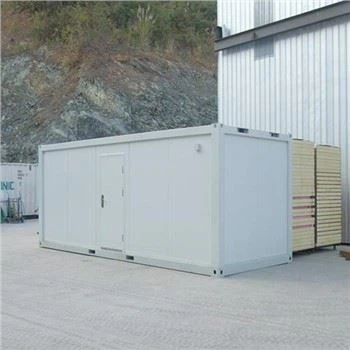

Domy z kontenerami typu flatpack firmy CBC obejmują powyższe elementy,-które są wstępnie zamontowane na dachu, podstawie lub panelu ściennym. Jest to produkt w dużym stopniu prefabrykowany.





ADA/projekt włączający: co najmniej 5% modułów (lub zgodnie z wymaganiami lokalnego prawa) powinno być dostępne-szersze drzwi,-brodziki prysznicowe i poręcze.

Naturalne światło i wentylacja: Zapewnij sprawne okna we wszystkich modułach; rozważ przeszklone okna lub świetliki w korytarzach, jeśli światło dzienne jest ograniczone.

Prywatność: Ustaw okna tak, aby uniknąć bezpośredniej--widoczności pomiędzy przeciwległymi pokojami; w razie potrzeby użyj matowego szkła lub żaluzji.





Drogi dojazdowe: Zapewnij drogi dojazdowe o szerokości 6 m wokół każdego bloku dla pojazdów uprzywilejowanych i ciężarówek dostawczych.

Odstępy między blokami: Zachowaj odległość większą lub równą 6 m między blokami ze względu na bezpieczeństwo przeciwpożarowe i dostęp do usług.

Transport modułowy: Sprawdź, czy moduły o wymiarach 6,0 m × 2,438 m są zgodne z przepisami dotyczącymi transportu drogowego w regionie (większość standardowych kontenerów transportowych ma szerokość 2,438 m, więc jest to zazwyczaj akceptowalne).





Ochrona przed korozją: W przypadku obiektów wydobywczych przybrzeżnych lub o wysokiej{{1}wilgotności należy stosować ramy ze stali ocynkowanej i powłoki-odporne na warunki morskie. główne ramy płaskiego domu kontenerowego CBC są ocynkowane i dobrze pomalowane, żywotność może sięgać 15 ~ 20 lat.

Odwodnienie dachu: Zaprojektuj dach z lekkiej stali o odpowiednim nachyleniu (większym lub równym 3 stopniom) i systemowi rynien/rur spustowych, aby zapobiec gromadzeniu się wody.

Modułowość dla przyszłych zmian: Zaprojektuj połączenia, aby umożliwić łatwą wymianę modułu, rekonfigurację lub dekonstrukcję w celu przeniesienia.





Pozwolenia na budowę: Prześlij obliczenia konstrukcyjne, plany bezpieczeństwa przeciwpożarowego i układ terenu władzom lokalnym. CBC zapewnia obliczenia konstrukcji domu kontenerowego typu flatpack, które opierają się na obciążeniu wiatrem o prędkości 150 km/h.

Wpływ na środowisko: Minimalizacja zakłóceń gruntów; użyj przepuszczalnej nawierzchni na chodnikach; zarządzać odpływem wód opadowych.

Standardy higieny pracy: Należy przestrzegać wymagań MOP lub krajowych norm dotyczących budynków górniczych w zakresie minimalnej powierzchni podłogi na osobę (zwykle większej lub równej 6 m²/osobę).





Ogrodzenie obwodowe: Zainstaluj bezpieczne ogrodzenie wokół obozu z kontrolowanymi punktami wejścia.

Oświetlenie: Zapewnij oświetlenie LED wzdłuż korytarzy, schodów i obwodu, aby zapewnić bezpieczeństwo w nocy.

Nadzór: Weź pod uwagę zasięg telewizji przemysłowej przy wejściach i obszarach wspólnych.





Kontrola jakości: Przed przystąpieniem do użytkowania należy przeprowadzić testy szczelności, kontrole bezpieczeństwa elektrycznego i weryfikację konstrukcji. Kontener płaski CBC można dostosować w oparciu o lokalne przepisy, szczególnie w zakresie instalacji elektrycznej i wodno-kanalizacyjnej.

Instrukcja obsługi: Zapewnij kierownikom obozów instrukcje obsługi i konserwacji, w tym informacje o lokalizacjach-odcięć mediów i procedurach awaryjnych.

Uwzględniając te kwestie na etapie planowania, zaopatrzenia i budowy, modułowy obóz CBC może zapewnić bezpieczne, wygodne, trwałe i zgodne z przepisami zakwaterowanie, które spełnia potrzeby operacyjne projektu górniczego, zapewniając jednocześnie-dobre samopoczucie mieszkańców.





Szczególnie dobrze-nadaje się do tego modułowa obudowa kontenerowa firmy CBCodległe, bogate w zasoby-regionygdzie tradycyjne budownictwo jest niepraktyczne ze względu na logistykę, klimat czy brak infrastruktury. Kluczowe regiony docelowe obejmują:

A. Australii

Dlaczego: Znajdują się tu jedne z największych na świecie kopalni rudy żelaza, węgla, złota i litu (np. region Pilbara w Australii Zachodniej).

Warunki: rozległe, odległe miejsca, ekstremalne temperatury, surowe standardy bezpieczeństwa i zakwaterowania (np. obozy FIFO – Fly-In-Fly-Out).

Popyt: Duże zapotrzebowanie na szybkie-rozmieszczenie, trwałe i zgodne z przepisami wioski robotnicze.

B. Kanada (Terytoria Północne, Alberta, Kolumbia Brytyjska)

Dlaczego: Główne operacje wydobywcze złota, miedzi, niklu i pierwiastków ziem rzadkich.

Warunki: Surowe zimy, wieczna zmarzlina, ograniczony dostęp do dróg-Niezbędne są jednostki modułowe o wysokiej izolacji.

Regulamin: Silny nacisk na konsultacje z ludnością tubylczą, ochronę środowiska i dobro pracowników.

C. Chile i Peru (Region Andyjski, Ameryka Południowa)

Dlaczego: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

Warunki: Aktywność sejsmiczna, suchy klimat, wyzwania logistyczne na terenie górzystym.

Tendencja: Rosnący popyt na tymczasowe mieszkania-zgodne z ESG i o niskim wpływie na środowisko.

D. Afryka Sub-Saharyjska (np. Demokratyczna Republika Konga, Ghana, Namibia)

Dlaczego: Bogaty w kobalt, złoto, diamenty i uran.

Warunki: Ograniczone lokalne możliwości budowlane, względy bezpieczeństwa, klimat tropikalny.

Potrzebować: Bezpieczne, skalowalne i łatwe do zdemobilizowania obozy, które można przenosić.

E. Bliski Wschód (Arabia Saudyjska, Oman, Zjednoczone Emiraty Arabskie)

Dlaczego: Rozszerzanie poszukiwań minerałów w ramach krajowych planów dywersyfikacji (np. Saudi Vision 2030).

Warunki: Ekstremalne upały, burze piaskowe, szybkie terminy realizacji projektów.

Pierwszeństwo: Klimatyzowane,-odporne na piasek jednostki modułowe ze zintegrowanymi systemami MEP.

F. Indonezja i Papua Nowa Gwinea

Dlaczego: Główni producenci niklu, miedzi i złota.

Warunki: Tropikalny las deszczowy, wysoka wilgotność, pory monsunowe, logistyka wysp.

Wymóg: materiały-odporne na korozję, podwyższone fundamenty, wnętrza-odporne na pleśń.





Typ klienta	Charakterystyka
Główne spółki wydobywcze	BHP, Rio Tinto, Glencore, Vale, Freeport-McMoRan, Barrick Gold – obsługują kopalnie-na dużą skalę i o długim-życiu, wymagające obozów dla 500–2000+ osób.
Górnicy-średniego poziomu	Equinox Gold, Pan American Silver, Lundin Mining – potrzebują elastycznych,-efektywnych kosztowo rozwiązań dla 100–500 pracowników.
Młodsi Odkrywcy	Mniejsze firmy prowadzące wiercenia lub studia wykonalności – wymagają-krótkich (6–24 miesięcy) obozów z łatwą demobilizacją.
Wykonawcy EPC	Firmy takie jak Fluor, Bechtel, Worley czy Ausenco często zamawiają obozy w ramach pakietów infrastruktury kopalnianej pod klucz.
Przedsiębiorstwa rządowe lub państwowe.-Przedsiębiorstwa będące własnością państwa	W krajach takich jak Chiny (CMOC), Rosja (Norilsk Nickel) czy Chile (Codelco) zamówieniami mieszkaniowymi zarządzają-podmioty wspierane przez państwo.





Szybkość wdrożenia: Kopalnie potrzebują obozów uruchomionych w ciągu 8–16 tygodni-modułowe uderzenia kija-zbudowane w 40–60% w czasie.

Efektywność kosztowa: Mniejsza zależność od siły roboczej,-kontrolowana fabrycznie jakość i potencjał ponownego wykorzystania zmniejszają TCO (całkowity koszt posiadania).

ESG i opieka społeczna: Współcześni górnicy stoją przed presją zapewnienia godnych warunków mieszkaniowych-prywatnych pokoi, łazienek, Wi-dostępu do Internetu i przestrzeni rekreacyjnych, które są obecnie standardem.

Elastyczność cyklu życia projektu: Obozy można rozbudowywać, zmniejszać lub przenosić w miarę zmiany faz kopalni.





Opisany przez firmę CBC modułowy model obozu kontenerowego-składający się z-dwurzędowego, centralnego korytarza, 3-piętrowych budynków z lekkim stalowym dachem, jest idealnie umiejscowiony dlaprojekty wydobywcze na dużą skalę-w odległych obszarach Australii, Kanady, Ameryki Łacińskiej i Afryki. Jest to zgodne z potrzebami operacyjnymi firmygłówne firmy wydobywcze i wykonawcy EPCdla których priorytetem jest szybkość, bezpieczeństwo, skalowalność i zgodność.

Integracja CBCsolidna inżynieria,-konstrukcja dostosowana do klimatu i pełna-obsługa(w tym sprzątanie, konserwacja i zarządzanie mediami) osiąga najwyższą wartość w tym rosnącym segmencie rynku, mamy już wiele udanych projektów na Filipinach, w Indonezji, Chile i tak dalej.
