Modułowy obiekt obozowy w kontenerze dla kopalni AMMAN – Indonezja



1️⃣ Klient: PT AMMAN Mineral Internasional (Indonezja)

2️⃣ Lokalizacja: odległa kopalnia na wyspie, Indonezja

3️⃣ Zakres: budowa 6 identycznych dwu-piętrowych modułowych budynków obozowych z przeznaczeniem na zakwaterowanie pracowników

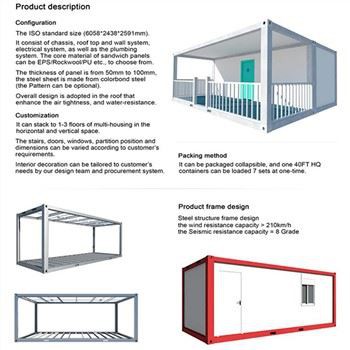

4️⃣ Jednostki modułowe: Dom kontenerowy CBC Standard Flatpack

5️⃣ Wymiary: szer. 2438 mm × dł. 6000 mm × wys. 2700 mm

6️⃣ Jednostki ogółem: 6 budynków × 80 jednostek=480 domów kontenerowych



Układ na budynek:

▶️ Dwa piętra, każde z 40 pokojami (40 kontenerów)

▶️ Pokoje rozmieszczone w dwóch tylnych rzędach-od-(20 + 20)

▶️Korytarze zewnętrzne po obu dłuższych bokach (brak korytarza wewnętrznego)

▶️Dostęp poprzez zewnętrzne stalowe klatki schodowe na każdym końcu



Wykończenie architektoniczne:

▶️Na zewnątrz budynku (ściany kontenerów): Niebieski (RAL 5010)

▶️Korytarze, schody, poręcze: żółty (RAL 1021) z powłoką ochronną o grubości 300 µm

▶️Pokrycie: lekka konstrukcja dachu ze stali ocynkowanej nad całym budynkiem (jedno-spadowy lub dwuspadowy, nachylenie -5 stopni)



Transport i logistyka:

🌏 4 kontenery typu flatpack spakowane jako 1 jednostka transportowa

🌏 2 paczki (8 kontenerów) mieszczą się w 1 kontenerze transportowym High Cube (HQ) o wymiarach 40 stóp

🌏 Całkowita wielkość wysyłki: 480 ÷ 8=60 × kontenery HQ o wymiarach 40 stóp plus 15 kontenerów HQ o wymiarach 40 stóp dla wszystkich korytarzy, schodów, poręczy, dachu i urządzeń sanitarnych.



✅ Szybkie wdrożenie

Konstrukcja flatpack CBC zmniejsza objętość transportu o 75% w porównaniu z tradycyjnymi kontenerami

Czas montażu-na miejscu: < 30 dni na budynek przy małej załodze

Równoległe strumienie pracy: przygotowanie fundamentów w momencie dostarczenia modułów

✅ Sprawdzona trwałość w tropikalnym środowisku morskim

Jednostki CBC są wyposażone w ramy ze stali ocynkowanej Z275, izolację z pianki PU i uszczelnienia-do zastosowań morskich

System farby o grubości 300 µm na elementach cyrkulacyjnych przekracza normę ISO 12944 C5-M (klasa korozji morskiej)

Integracja dachu i modułów zapobiega przedostawaniu się wody-krytycznej w przypadku wysp indonezyjskich-o dużych opadach deszczu

✅ Efektywność logistyki

8 jednostek na 40-stopowy kontener HQ maksymalizuje przestrzeń statku

Uproszczona odprawa celna (standaryzowany kod HS dla obudów modułowych)

Nie potrzeba żadnych ciężkich dźwigów.-Moduły montowane za pomocą ładowarek teleskopowych

✅ Zgodność i komfort

Spełnia indonezyjskie standardy SNI dotyczące mieszkań dla pracowników tymczasowych

Każdy pokój wyposażony jest w: izolowane ściany/dach, przesuwane okno, drzwi, gniazdka elektryczne, punkt wentylatora sufitowego, instalację wodno-kanalizacyjną i elektryczną;

Naturalna-wentylacja krzyżowa dzięki dwu-układowi

✅ Skalowalność i przyszła elastyczność

Budynki można rozebrać i przenieść

Dodatkowe moduły można łatwo zintegrować w celu rozbudowy obozu



1 układ budynku (na jednostkę)



Parametr	Wartość
Ślad budynku	24.38 m (W) × 60.0 m (L)
Liczba pięter	2
Pokoje na piętrze	40 (20 na stronę)
Szerokość korytarza	1,5 m (zewnętrzny, wspornikowy lub podparty)
Wysokość od podłogi-do-piętra	2,9 m (łącznie z głębokością konstrukcyjną)
Całkowita wysokość budynku (do okapu)	-6.2 m
Zwis dachu	0,6 m ze wszystkich stron

Uwaga: Kontenery ustawia się bezpośrednio na wypoziomowanym cokole betonowym lub fundamencie z pali śrubowych.



2 System dachowy

Struktura: Płatwie-formowane na zimno o przekroju C-na kratownicach z lekkiej stali lub ramach portalowych

Przęsło: 24,38 m (w wolnej rozpiętości lub w razie potrzeby z centralnym podparciem)

Okładzina: Blacha stalowa ocynkowana falista BMT o grubości 0,5 mm (niebieska, pasująca estetycznie)

Drenaż: Rynny skrzynkowe + rury spustowe na końcach



3 Cyrkulacja

Schody: Dwie zewnętrzne stalowe klatki schodowe na budynek (po jednej na każdym końcu)

Szerokość: 1,2 m

Bieżniki: Krata stalowa lub blacha ryflowana

Poręcze: rura ocynkowana Ø48 mm, malowana na żółto

Chodniki: Podesty stalowe na wspornikach lub-kolumnach z powierzchnią-odporną na poślizg

---



Przedmiot	Opis	Ilość	Notatki
Moduły kontenerowe	Dom CBC Flatpack (2.438×6.0×2.7 m)	80 jednostek	Wstępnie-wyposażone w drzwi, okna, izolację i instalację elektryczną
Stal konstrukcyjna (dach)	Płatwie i kratownice C200–C250 (klasa 300)	-8500 kg	HDG lub malowany
Struktura chodnika	Belki SHS/RHS, podpory krat	-3200 kg	Malowana na żółto (system 300 µm)
Wieże schodowe	Podłużnice, podesty, poręcze	2 zestawy	Żółta farba,-antypoślizgowe stopnie
Pokrycie dachu	ocynk 0,5 mm blacha stalowa	1,600 m²	Powlekany w kolorze niebieskim-
Elementy złączne i akcesoria	Śruby, klipsy, kotwy, uszczelniacze	-	Odporny na korozję-
System malowania	Powłoka epoksydowo-poliuretanowa o grubości 300 µm	-1200 m² (obszary żółte)	Do chodników, schodów, poręczy

Łącznie dla 6 budynków

Kontenery: 480 jednostek

Stal dachowa: 51 000 kg

Chodnik/schody stalowe: 19 200 kg

Pokrycie dachu: 9,600 m²

Wysyłka: Kontenery HQ o wymiarach 60 × 40 stóp
