Budynek biurowy w Port Moresby w Papui Nowej Gwinei wykorzystujący system budynków stalowych CBC

Analiza projektu i adaptacji rynkowej budynku biurowego w Port Moresby w Papui Nowej Gwinei przy użyciu systemu budynków stalowych CBC



A1:
Budynek to jednokondygnacyjna-konstrukcja biurowa o stalowej-ramie stalowej o następujących kluczowych parametrach:

Wymiary planu: 80,0 m (długość) × 25,0 m (szerokość), z występami dachu 0,5 m ze wszystkich stron → całkowita powierzchnia dachu=81.0 m × 26,0 m.

Podział zatoki wzdłuż długości: 8 kieszeni skonfigurowanych jako:
5.71 m + 11.43 m × 6 + 5.71 m = 80.0 m

W dwóch przęsłach końcowych (po 5,71 m) mieszczą się klatki schodowe i toalety.

Sześć środkowych przęseł (po 11,43 m każde) przeznaczonych jest na zamknięte moduły biurowe.

Układ szerokości: Całkowita szerokość=25.0 m, w tym:

Korytarz wewnętrzny o długości 1,5 m wzdłuż ulstrona południowa,

Głębokość biurowa netto 23,5 m od północy.

Fenestracja:

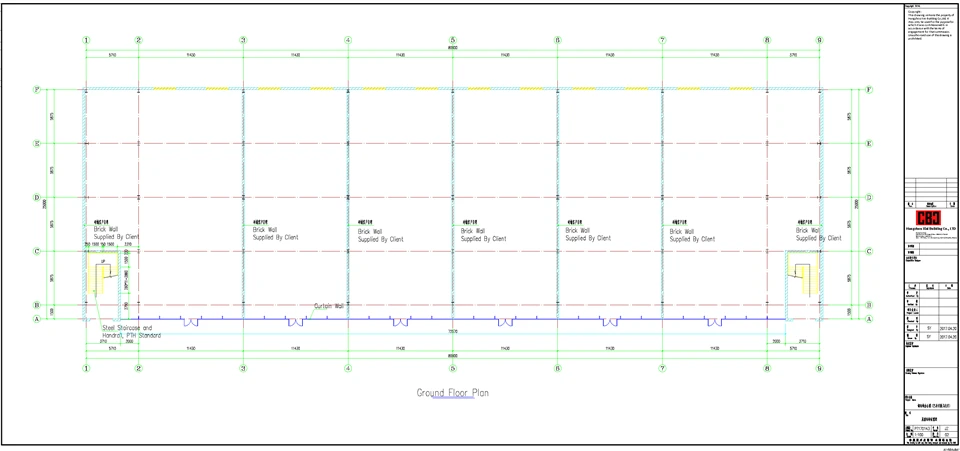

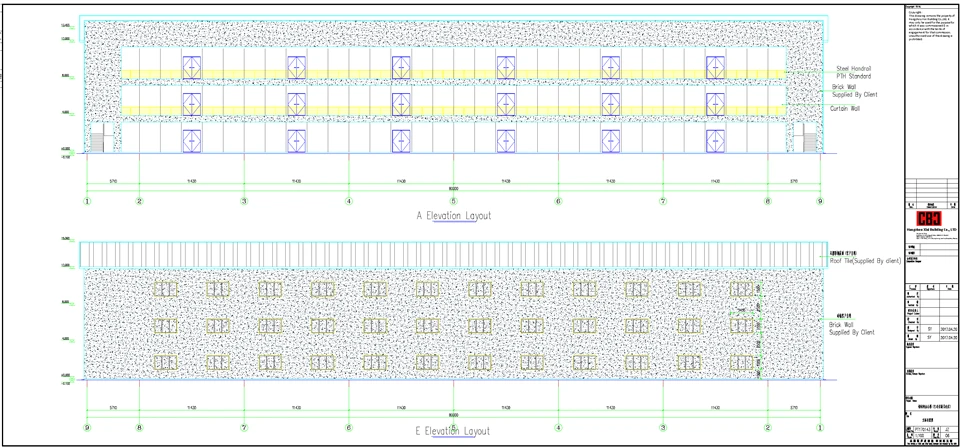

Fasada południowa: Przeszklenie strukturalne-na całej wysokości (szklana ściana osłonowa).

Fasada północna: Duże, stałe lub otwierane okna szklane (nie-nośne-).

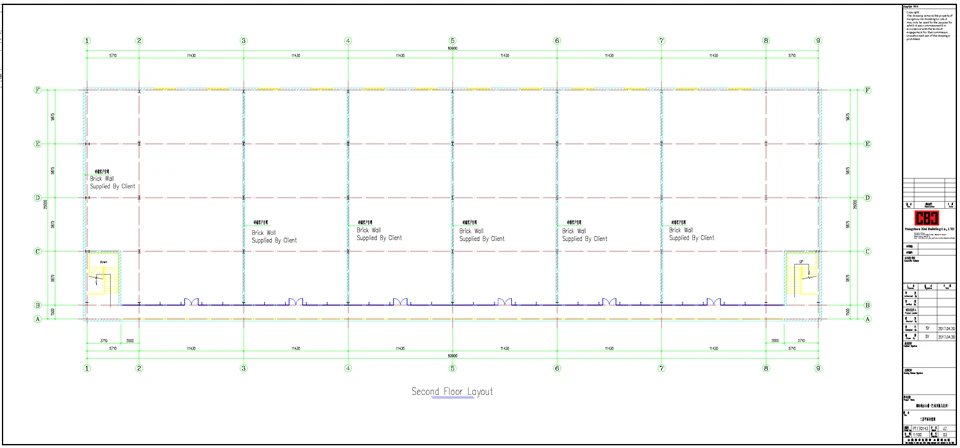

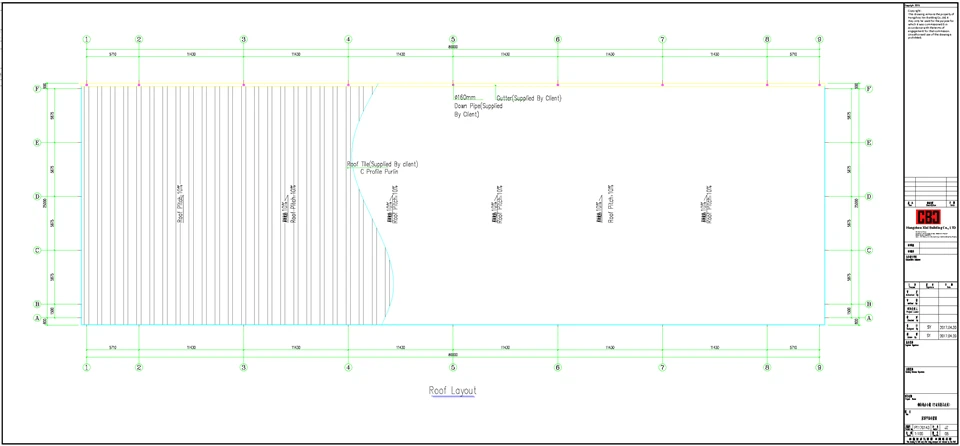

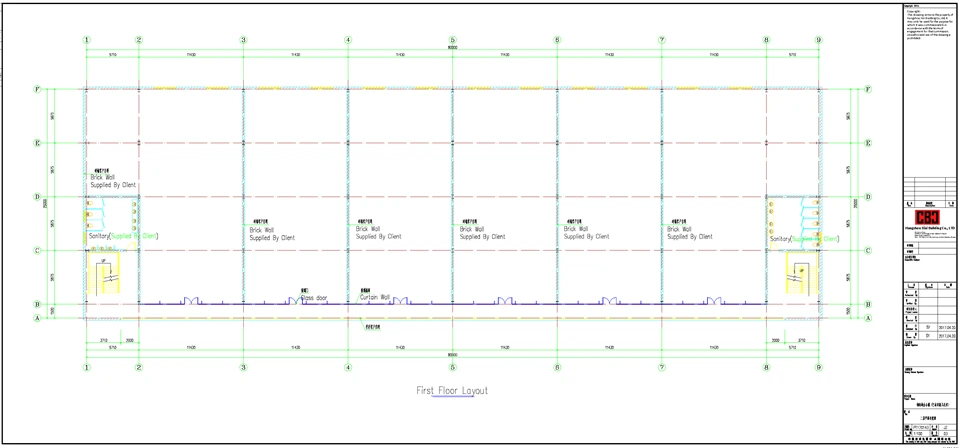

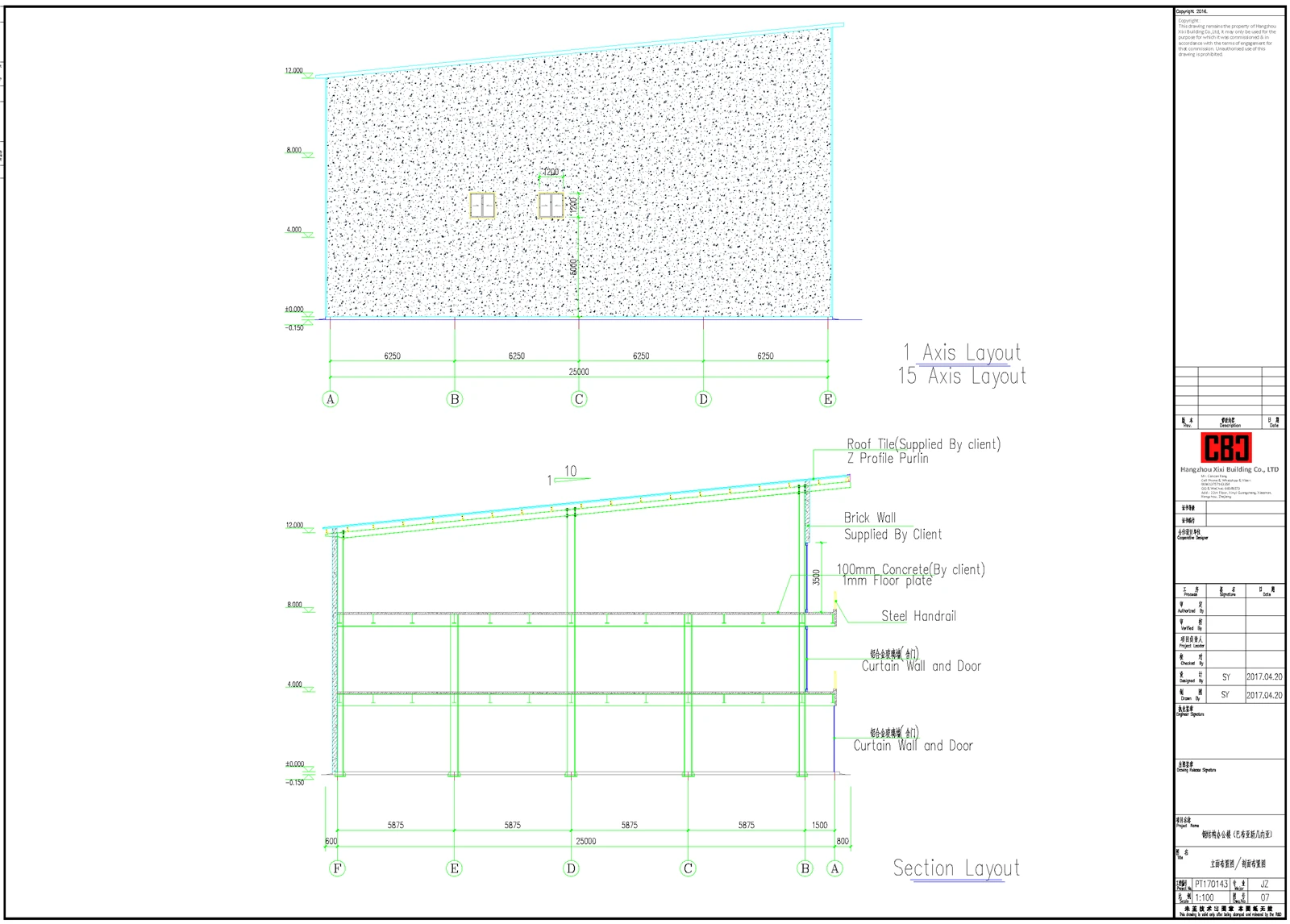

Dach: Dach jednospadowy-(mono-spadowy) nachylony w kierunku północnym (typowe nachylenie: 2–5%, zakłada się 3% → różnica wysokości=0.75 m na rozpiętości 25 m).

Wysokość okapu: Jednolita wysokość w świetle4.0 mprzy okapie południowym; grzbiet (krawędź północna) przy4.75 m.

Układ podłogowy: CBC-dostarczoneBlat stalowy profilowany o grubości 1,0 mm(kompozytowy taras metalowy) zwylewka żelbetowa-na miejscu(zwykle o grubości 100–120 mm), współpracując ze sobą z belkami stalowymi.

Ściany: użycie nie-wypełnienia strukturalnegolokalne pustaki betonowe(nie nośne-; tylko do obudowy i ścianek działowych).

Podstawowa rama konstrukcyjna składa się z:

Główne ramy poprzeczne: Sztywne ramy portalowe lub po prostu podparte-zbudowane-belki dwuteowe o rozpiętości 25 m (w świetle pomiędzy liniami północy i południa).

Stabilność wzdłużna: Zapewniane przez usztywnienie dachu, usztywnienie ścian w rdzeniach toalet/schodów oraz działanie membrany zespolonej podłogi i pomostów dachowych.

Kolumny: Kolumny CBC-formowane na zimno lub spawane-, rozmieszczone w odstępach między przęsłami (5,71 m lub 11,43 m), zaprojektowane na obciążenia grawitacyjne i boczne.





A2:
Port Moresby leży wstrefa wysoka sejsmiczna(PNG znajduje się na Pacyficznym Pierścieniu Ognia) i doświadczeniacyklony tropikalne. Projekt opiera się na zasadach zgodnych z AS/NZS 1170 i AISC 360, dostosowanych lokalnie.

Kluczowe kwestie projektowe:

Obciążenie sejsmiczne: Wysoka sejsmiczność wymaga plastycznych detali. W ramach CBC należy zastosować połączenia-przenoszące moment obrotowy lub ramy stężone koncentrycznie w strefach schodów/podstopnic.

Obciążenie wiatrem: Podstawowa prędkość wiatru ≈ 40–45 m/s (144–162 km/h). Szklane fasady muszą być przeszklone strukturalnie za pomocą słupków-o odporności na wiatr.

Odwodnienie dachu: Dach jednospadowy-kieruje wodę deszczową do rynny północnej; odpowiedni spadek (3%) zapobiega powstawaniu kałuż.

Stabilność boczna:

Zapewnia szklana ściana południowabrak oporów bocznych→ stabilność musi wynikać z:
(a) Rdzenie usztywnione w przęsłach końcowych (szyby toalet/schodów),
(b) Stężenia dachowe X- lub ściągi ukośne,
(c) Kompozytowa membrana podłogowa przenosząca obciążenia boczne na stężenia pionowe.

Fundacja: Płytkie stopy fundamentowe lub ławowe na właściwym gruncie laterytowym; fundamenty palowe, jeśli znajdują się w pobliżu miękkich osadów przybrzeżnych.

Oprogramowanie konstrukcyjne (np. ETABS, SAP2000) modeluje ramę 3D za pomocą:

Obciążenia grawitacyjne: napięcie stałe (stal, płyta betonowa, wykończenia), napięcie (3,0 kPa biuro + 0.5 kPa konserwacja dachu).

Obciążenia boczne: sejsmiczne (widmo odpowiedzi według kodów PNG) i wiatrowe (ASCE 7 lub AS/NZS 1170.2).



A3:

Część	Specyfikacja
Belki główne (poprzeczne)	Zbudowane-dw-sekcje (np. o głębokości 600–800 mm), kołnierze płytowe/zespawane środniki, stal gatunku S355
Belki drugorzędne (wzdłużne)	Przekroje-C lub dwuteowniki-o wysokości 2,5–3,0 m oc podtrzymujące metalowy pokład
Kolumny	Sekcje zabudowane-w kształcie skrzynki lub I-z podstawą-połączoną z betonowymi stopami
Metalowy pokład	Blacha profilowana ocynkowana CBC 1,0 mm (np. typu Bondek®-), nadlew betonowy 120 mm z siatką/prętami zbrojeniowymi
Orzeźwiający	Kształtowniki zamknięte okrągłe (CHS) lub płaskowniki w przęsłach końcowych i dachu
Znajomości	Połączenia skręcane/spawane lub przegubowe zgodnie ze szczegółami standardu CBC
Wsparcie okładzin	Rygle ścienne (przekroje C-) w odstępie pionowym 2,0 m dla kotw ceglanych i zakotwienia okien

Uwaga: Ściany z pustaków sątylko fornir-połączone za pomocą kotew ściennych z ryglami stalowymi, ale nie przenoszą obciążenia konstrukcyjnego.





A4:
Filipiny mają podobnieryzyko tajfunu i trzęsień ziemiz PNG (NSCP 2015 reguluje projektowanie). Adaptacje:

Wiatr: Zwiększ podstawową prędkość wiatru do 250+ km/h na obszarach przybrzeżnych → mocniejsze zakotwienie dachu,-oszklenie odporne na uderzenia.

Sejsmiczny: Wyższe współczynniki sejsmiczne w Metro Manila (strefa 4) → zwiększona plastyczność, ewentualnie przejście na ramy momentów specjalnych.

Przybory: Pustaki szeroko dostępne; Deski tarasowe CBC zgodne z lokalnymi praktykami dotyczącymi betonu.

Korozja: Używaćstal ocynkowana lub malowana(powłoka-cynku i aluminium) ze względu na wysoką wilgotność.

Możliwość zastosowania: Doskonale nadaje się do parków przemysłowych w Cebu, Clark i Batangas. Drobne zmiany w rozmiarach pól mogą być zgodne z lokalnymi standardami modułów (np. wnęki 8 m lub 10 m).



A5:
Chile i Peru naprzeciw siebieekstremalna sejsmiczność(jeden z najwyższych na świecie), aleniskie ryzyko tajfunu.

Kluczowe adaptacje:

Projekt sejsmiczny: Należy przestrzegaćNCh 433 (Chile)LubNorma Técnica E.030 (Peru). Wymaga:

Wyższa klasa ciągliwości (np. ciągliwość typu D w Chile).

Silna hierarchia kolumn i słabych belek.

Systemy izolacji podstawy lub rozpraszania energii dla obiektów o znaczeniu krytycznym.

Wiatr: Niższe niż PNG (z wyjątkiem przybrzeżnej Atacamy), więc obciążenia okładzin są zmniejszone.

Fasady szklane: Musi spełniać limity dryfu sejsmicznego (< h/400) to prevent breakage.

Podwaliny: Często wymagają głębokich pali ze względu na upłynniające gleby (np. baseny Lima, Santiago).

Funkcjonalność systemu CBC: Doskonała-modułowa konstrukcja stalowa rozwija się na obu rynkach w celu szybkiego wdrożenia. Jednakże,lokalny certyfikatpołączeń CBC jest niezbędna.





A6:
Tonga jestmały kraj wyspiarskiz:

Bardzo wysokie ryzyko cyklonu(burze kategorii 4–5),

Umiarkowana sejsmiczność,

Ograniczone zasoby budowlane.

Adaptacje:

Wiatr: Konstrukcja przystosowana do porywów 280+ km/h → solidne mocowania-dachu, szyby-odporne na rakiety lub szkło zastępcze zlamele aluminiowe + poliwęglanw-strefach niekrytycznych.

Korozja: Obowiązkowe użyciecynkowane ogniowo lub ze stali nierdzewnejelementy złączne i elementy.

Prostota: Zmniejsz złożoność architektoniczną; prefabrykować całe ramy-na wyspie (np. na Fidżi lub w Nowej Zelandii) w celu szybkiego montażu.

Przybory: Import pustaków może być kosztowny → rozważbetonowe panele uchylne-Lubpłyty z cementu włóknistegojako alternatywy.

Przydatność CBC: Nadaje się do projektów rządowych lub organizacji pozarządowych, gdzie liczy się szybkość i trwałość, ale logistykę należy dokładnie zaplanować.



A7:
Republika Południowej Afryki maumiarkowane obciążenia wiatrem/sejsmiczneale zróżnicowany klimat (przybrzeżny Durban kontra suchy Johannesburg).

Kluczowe kwestie:

Standardy: Projekt wgSANS10160(ładowanie) iSANS 10162(stal). Obciążenia sejsmiczne są niskie (większość regionów Strefa 1), ale wiatr może być silny na przybrzeżnym zachodnim/wschodnim Przylądku.

Bezpieczeństwo: Na obszarach miejskich (np. Johannesburg) może być konieczne-przeszklenie parterufolia laminowana lub zabezpieczająca.

Wydajność cieplna: Szklenie-skierowane na północ (na półkuli południowej) powoduje przegrzanie → dodaj zewnętrzne zacienienie lub-niskie szkło.

Przybory: Pustaki i blachy stalowe są standardem; System CBC dobrze integruje się z lokalnymi producentami.

Korozja: Miasta nadmorskie (Durban, Cape Town) wymagają ochrony antykorozyjnej klasy C4.

Dopasowanie rynkowe: Idealny do biur handlowych w węzłach przemysłowych (np. Rosslyn, Isando). Wymagane minimalne zmiany konstrukcyjne.





A8:
Indonezyjskie twarzebardzo wysokie ryzyko sejsmiczne i wulkaniczne, plusintensywne opady deszczu i wilgoć.

Wymagane modyfikacje:

Sejsmiczny: Należy podążaćSNI 1726:2019(odpowiednik ASCE 7). Strefy o wysokiej aktywności sejsmicznej (np. Dżakarta, Bali, Padang) wymagają:

Redundantne systemy boczne,

Ścisła kontrola dryfu między piętrami,

Ewentualnie systemy podwójne (rama momentowa + rdzeń usztywniony).

Wiatr: Umiarkowane (z wyjątkiem wysp wschodnich), ale deszcze monsunowe wymagają bardziej stromego nachylenia dachu (większego lub równego 5%) i większych rynien.

Wilgoć i korozja: UżywaćStal-aluminiowo-cynkowa(np. ZAM®) lub systemy malarskie przystosowane do ekspozycji w strefie tropikalnej.

Materiały lokalne: Powszechne są pustaki gliniane lub betonowe; zapewniają kompatybilność z ruchem ramy stalowej.

Szkło: Zalecane jest szkło hartowane,-nagrzewane, aby zapobiec samoistnemu stłuczeniu w wilgotnym upale.

Możliwość zastosowania CBC: Duży potencjał na Jawie, Sumatrze i Sulawesi dla budynków korporacyjnych lub rządowych, pod warunkiem zwiększenia szczegółowości danych sejsmicznych.

Budynek biurowy CBC-o konstrukcji stalowej zaprojektowany dla Port Moresby to solidne, modułowe rozwiązanie, które można skutecznie dostosować do różnorodnych rynków światowych. Chociaż podstawowa logika strukturalna pozostaje spójna,lokalne zagrożenia dla środowiska (wiatr, wstrząsy sejsmiczne, korozja), dostępność materiałów i ramy regulacyjnenarzucić niezbędne modyfikacje. Dzięki ukierunkowanym dostosowaniom inżynieryjnym ten projekt oferuje skalowalne, trwałe i szybkie do wdrożenia rozwiązanie biurowe na Filipinach, w Ameryce Łacińskiej, na Wyspach Pacyfiku, w Afryce Południowej i Azji Południowo-Wschodniej.
