Oszacowanie zużycia stali dla peruwiańskiego magazynu konstrukcji stalowych trapezowych

Oszacowanie zużycia stali dla peruwiańskiego magazynu konstrukcji stalowych trapezowych

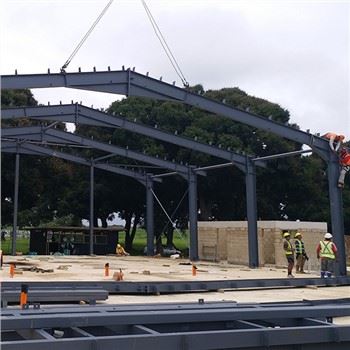

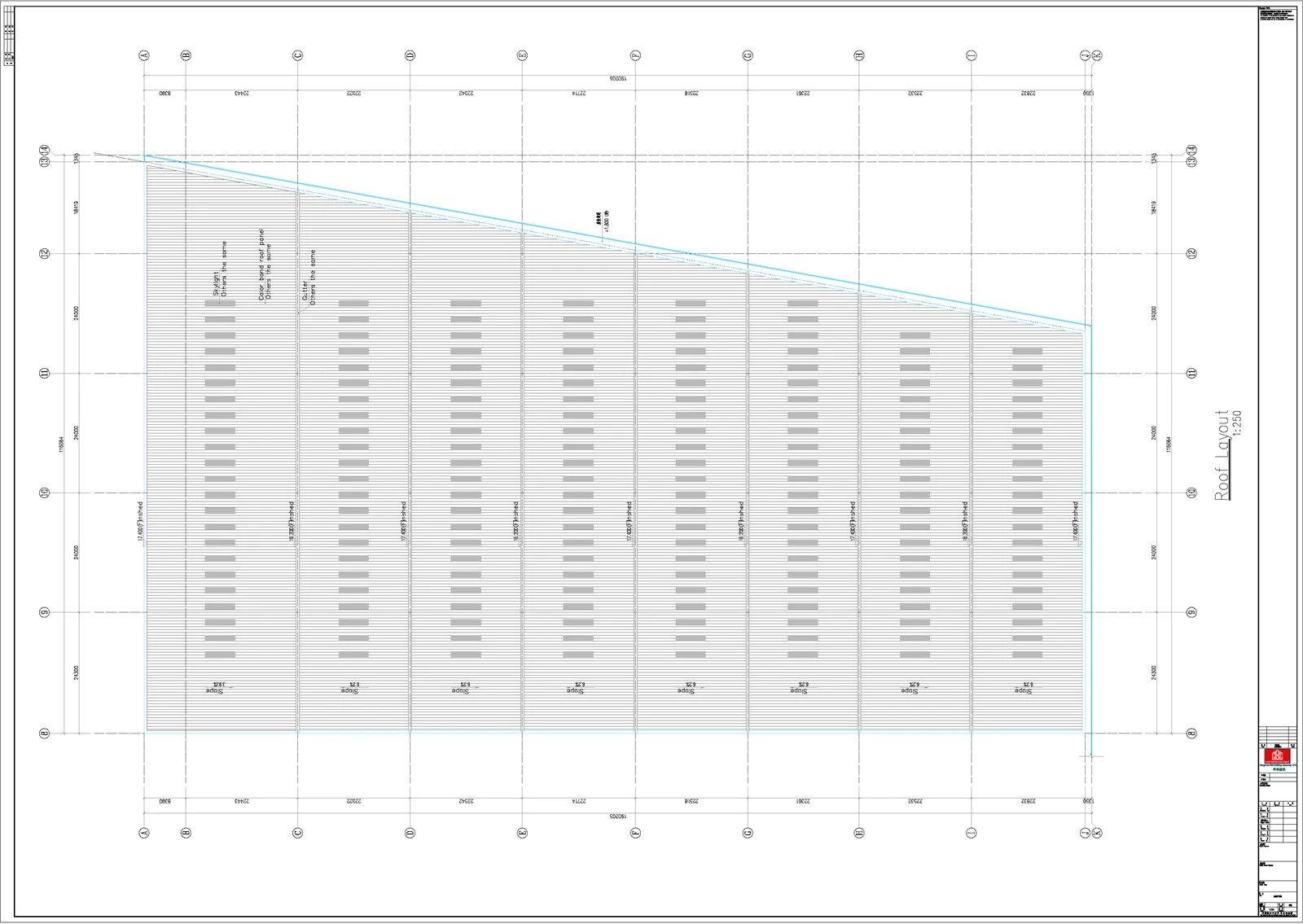

Kształt planu:Trapez

Długość: 190m

Szerokość: 80m (wąski koniec) / 116m (szerszy koniec)

Powierzchnia zabudowy: 18 620㎡

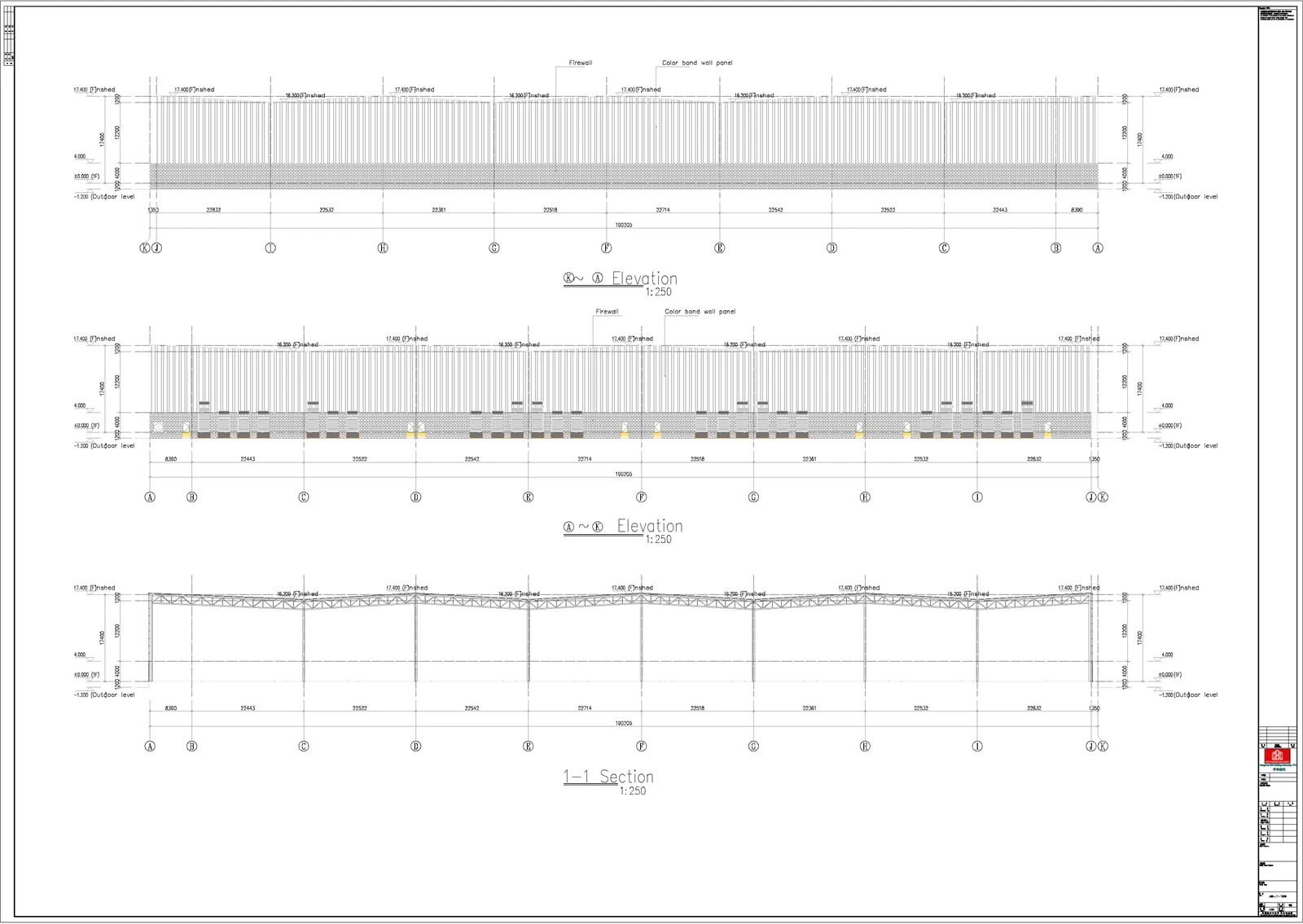

Wysokość okapu: 17,4m (wysoki warsztat)

Typ struktury:Struktura kratownicy, rozpiętość ciągła około 22m na przęsło, rozstaw przęseł około 24m

Standard wdrożenia:Peruwiańskie lokalne przepisy budowlane + lokalne obciążenie wiatrem, obciążenie śniegiem



W oparciu o lokalne przepisy budowlane w Peru, wymagania dotyczące obciążenia projektu i właściwości konstrukcyjne (duża rozpiętość, wysokie okapy) zalecane rozmiary przekrojów konstrukcyjnych są następujące, przy użyciu standardowej stali peruwiańskiej Gr.50 (odpowiednik ASTM A36) dla wszystkich komponentów, która ma dobrą wytrzymałość, ciągliwość i nadaje się do projektów budynków przemysłowych w Peru.



Pas górny i pas dolny kratownicy: stal-o przekroju H, dostosowana do rozpiętości 22 m i rozstawu przęseł 24 m.

Rozmiar przekroju: H400×200×8×10 ~ H450×200×10×12

Uwagi: Rozmiar przekroju został odpowiednio zwiększony, aby kratownice na szerszym końcu (strona 116 m) mogły wytrzymać większe obciążenia poziome i pionowe.

Elementy środnika kratownicy: stal kątowa i stal-o przekroju dwuteowym, używane do łączenia górnych i dolnych pasów oraz przenoszenia obciążeń.

Kąt stalowy: L100×8 ~ L125×10 (dla ogólnych członków sieci)

I-przekrój Stal: I140×80×5×7 ~ I160×88×6×9 (dla kluczowych elementów środnika nośnego-)

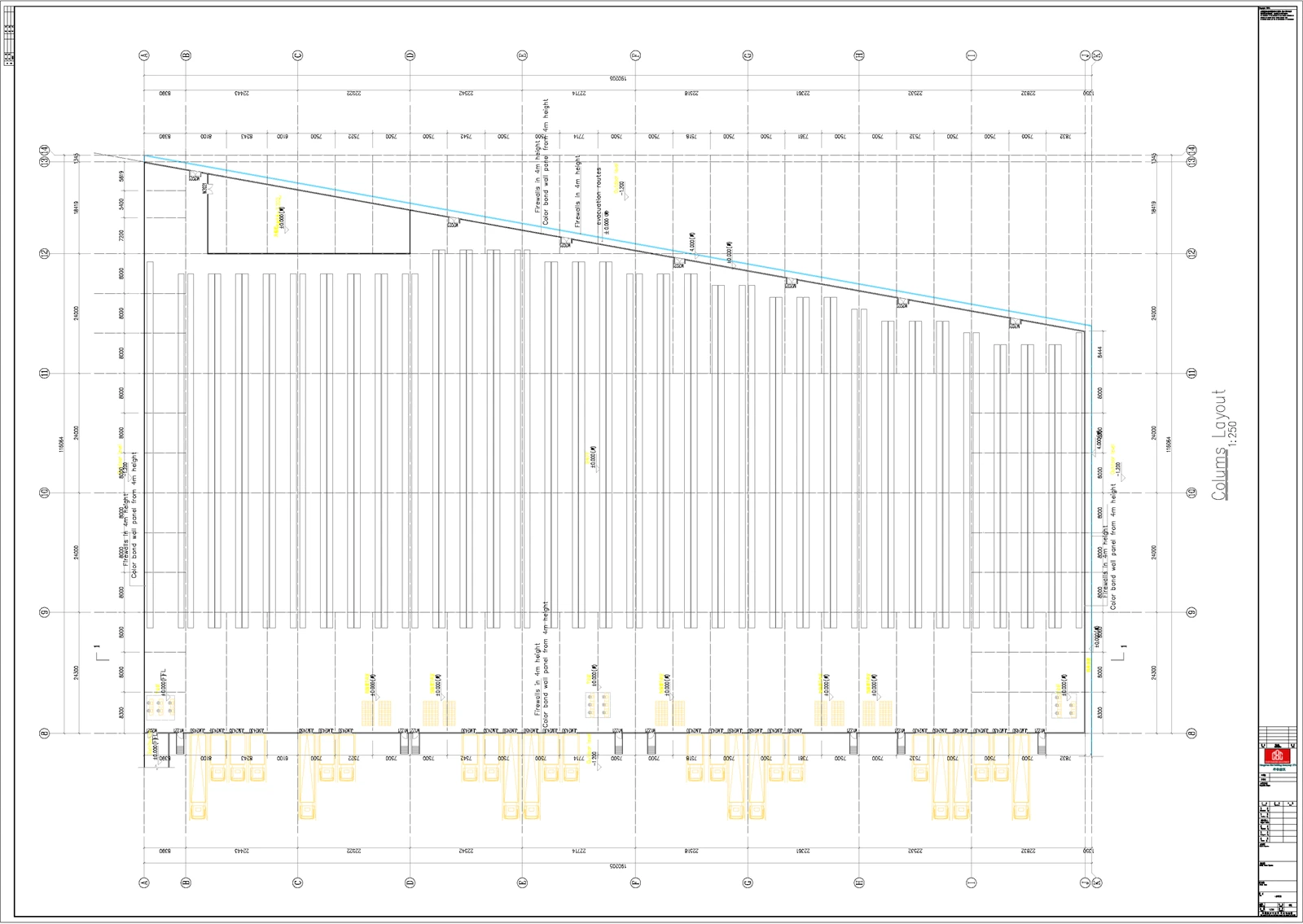

Typ przekroju: stalowy-o przekroju H, dostosowany do obciążenia kratownicy i wysokości okapu 17,4 m.

Rozmiar przekroju: H450×250×10×12 ~ H500×250×12×14

Uwagi: Przekrój kolumny na szerszym końcu jest nieco większy, aby zapewnić stabilność konstrukcyjną przy nierównym rozkładzie obciążenia.



Stężenie (pas górny i pas dolny): Stal okrągła lub stal kątowa, stosowana w celu przeciwstawienia się siłom poziomym (wiatr, trzęsienie ziemi) i utrzymania stabilności kratownicy.

Okrągła stal: φ20 ~ φ25

Kąt Stalowy: L80×6 ~ L100×8

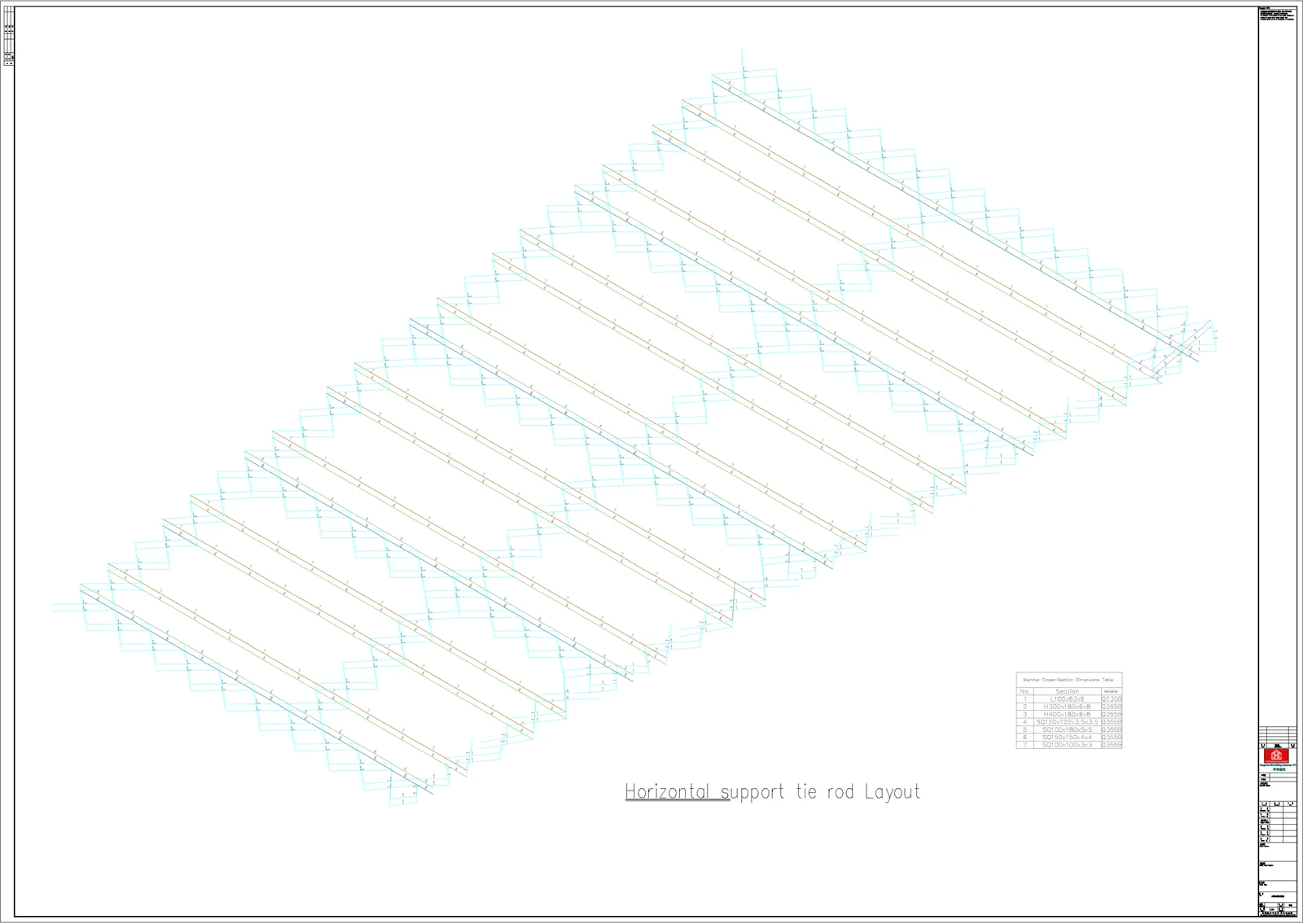

Ściągi: Rura stalowa lub stal okrągła, używana do przenoszenia naprężeń poziomych pomiędzy kratownicami.

Rura stalowa: φ114×4 ~ φ140×5

Okrągła stal: φ22 ~ φ28



Płatwie (dach): stal o przekroju C-lub stal o przekroju-Z, dostosowana do obciążenia i rozpiętości dachu.

Rozmiar przekroju: C200×70×20×3,0 ~ C250×75×20×3,5

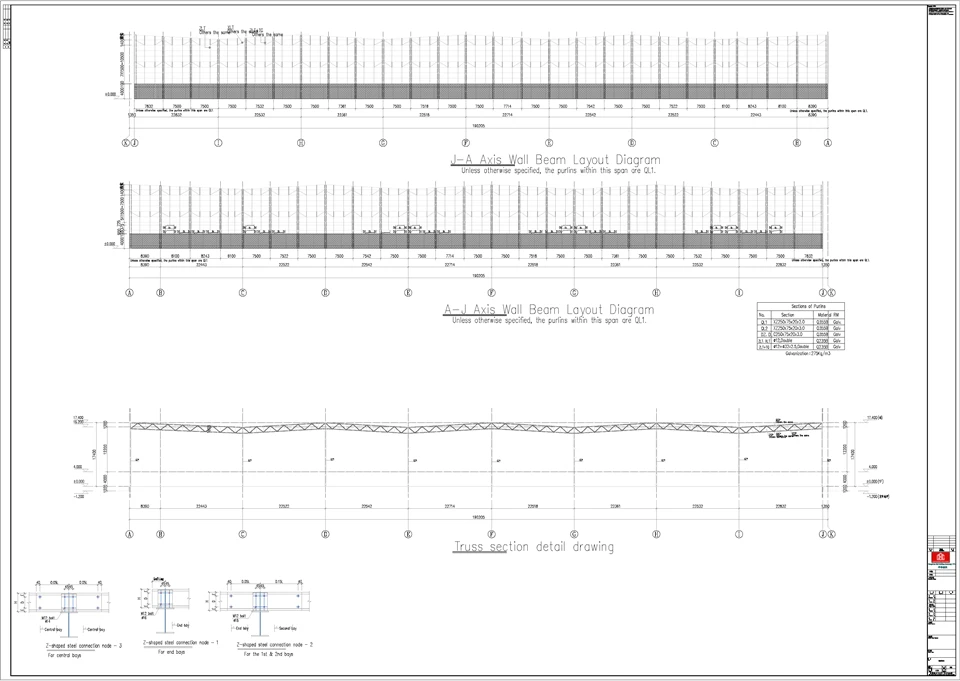

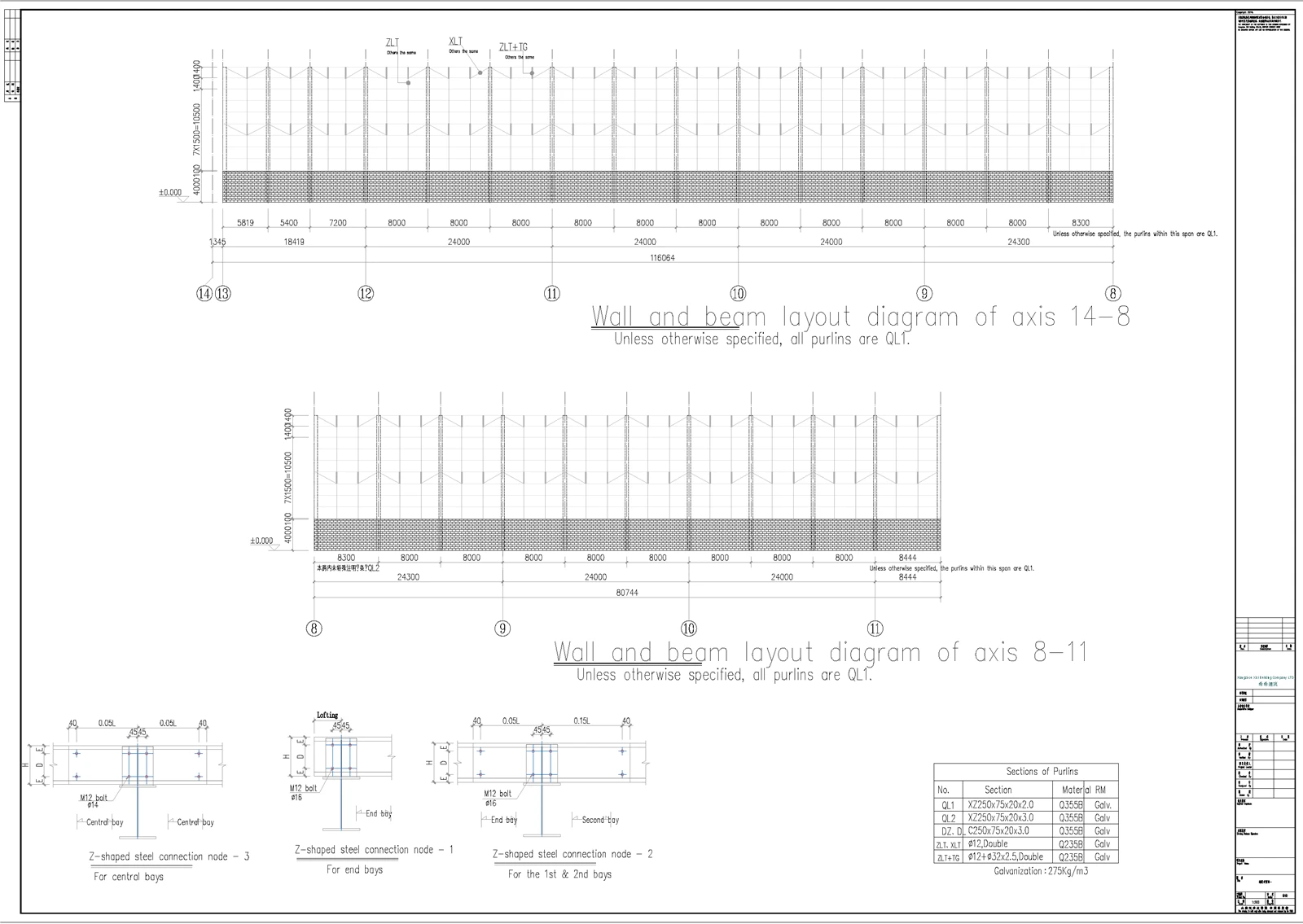

Belki ścienne:-stal o przekroju C, dostosowana do obciążenia i wysokości ściany.

Rozmiar przekroju: C180×70×20×2,5 ~ C220×70×20×3,0



Śruby o-wysokiej wytrzymałości: klasa 10.9, pasujące do rozmiaru przekroju kratownic, kolumn i stężeń, z-cynkowaniem ogniowym-zabezpieczającym przed korozją.

Wkręty-samogwintujące i nity: stal nierdzewna 304, używana do łączenia płatwi, belek ściennych i paneli dachowych/ściennych.



Szczegółowe statystyki dotyczące materiałów opierają się na całkowitej powierzchni budynku wynoszącej 18 620 ㎡, zalecanych rozmiarach sekcji i wartości doświadczenia wynoszącej 38 kg/㎡. Konkretny podział każdego komponentu jest następujący (dla wyceny i odniesienia do przygotowania materiału):

Typ komponentu	Wskaźnik zużycia stali (kg/㎡)	Całkowite zużycie stali (tony)	Proporcja	Uwagi
Kratownice główne (pas górny, pas dolny, elementy środnika)	18 ~ 22	372.4	52.6%	W oparciu o średni wskaźnik 20 kg/㎡, główne elementy-przenoszące siłę
Kolumny stalowe	8 ~ 10	167.6	23.7%	W oparciu o średni wskaźnik 9 kg/㎡, odpowiadający wysokości okapu 17,4 m
Stężenia i drążki ściągające	3 ~ 4	65.2	9.2%	W oparciu o średni wskaźnik 3,5 kg/㎡, zapewniający stabilność strukturalną
Płatwie i belki ścienne	5 ~ 6	102.4	14.5%	Na podstawie średniego wskaźnika 5,5 kg/㎡, łącznie z szkieletem dachu i ścian
Elementy złączne i akcesoria	0.5 ~ 1	9.3	1.3%	W tym śruby-o wysokiej wytrzymałości,-wkręty samogwintujące itp.
Całkowity	38	716.9	100%	Niewielkie odchylenie od szacunków całkowitych (±1,3%) ze względu na zaokrąglenia





Typ struktury:Warsztat dotyczący ram portalowych/kratownico dużej rozpiętości i wysokim okapie, wymagające większego zużycia stali niż zwykłe warsztaty.

Warunki regionalne: Obciążenie wiatrem i śniegiem na obszarach przybrzeżnych i płaskowyżach Peru jest na ogół niewielkie i nie występuje tam ekstremalne zimno, więc nie jest wymagane dodatkowe zużycie stali w celu zapewnienia odporności na zimno.

Wartość doświadczenia (kratownice + słupy stalowe + stężenia + płatwie + szkielet dachu i ściany):

Zwykły niski warsztat: 25 ~ 30 kg/㎡

Kratownica o dużej-rozpiętości i wysokości okapu powyżej 15 m:35 ~ 45kg/㎡

W tym projekcie przyjętośrednia-górna wartość 38 kg/㎡do oszacowania, biorąc pod uwagę układ trapezowy i nierównomierny rozkład obciążenia.





Całkowite zużycie stali=Powierzchnia budynku × Wskaźnik zużycia stali ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 ton

Zalecany zakres wyceny/przygotowania materiału: 650 ~ 840 ton

Ekonomiczny projekt: Informacje650 ton(zoptymalizowany rozmiar przekroju, odpowiedni do ogólnych warunków obciążenia)

Bezpieczny / duży ładunek / projekt o wysokim standardzie: Informacje840 ton(konserwatywna konstrukcja, odpowiednia do dużych obciążeń lub rygorystycznych wymagań normowych)





Lokalne obciążenie wiatrem, obciążenie śniegiem i współczynnik sejsmiczny: Różne regiony Peru (wybrzeże czy płaskowyż) mają różne parametry obciążenia, które bezpośrednio wpływają na wielkość przekroju komponentów.

Czy istniejądźwigi, ładunki podwieszone i obciążenia ruchome dachu: Dodanie dźwigów lub innych ciężkich ładunków znacznie zwiększy zużycie stali.

Czy dach/ściana przyjmujewytrzymałych-paneli i grubości bawełny termoizolacyjnej: Wytrzymałe-panele zwiększą obciążenie dachu, a grubsza bawełna termoizolacyjna wpłynie na ogólny rozkład obciążenia.

Typ kratownicy:Kratownica rurowa / Kratownica stalowa-o przekroju H / Kratownica stalowa kątowa: Różne typy kratownic charakteryzują się różnym zużyciem stali, a kratownice rurowe mają ogólnie większe zużycie stali niż kratownice kątowe.

Poziomy odporności na ogień i korozję oraz peruwiańskie lokalne gatunki stali (takie jak Gr.50): Wyższe poziomy odporności na ogień i korozję zwiększą koszty i zużycie stali, a różne gatunki stali będą miały wpływ na wybór rozmiaru przekroju.

Jeśli możesz podać następujące informacje:

Konkretna lokalizacja (które miasto w Peru/wybrzeże lub płaskowyż)

Niezależnie od tego, czy są dźwigi i obciążenia dachowe

Mogę podać dokładniejszy zakres i podział (konstrukcja główna/płatwie/stężenia) zgodnie zKody peruwiańskie.
